News:

2006: Sportcentre ?De Estafette? in Nieuw Vennep has got two pool AHU?s and heatpumps dry the fresh air

??????????? and the ventilation system has 60% of the normal size needed according to the German VDI.



????????????? ????????????????????????



??????????? When ventilation gives enough dehumidification the heatpumps use the stale air after the heatexchanger as there source



2006:? Dutch and German patent granted



2004?? Menerga adopted the fresh air drying principle in there new Thermocond WPR 37 unit ?as an option for hot humid days. For the use on colder humid days

??????????? they would need the second heatexchanger and would infringe my patent.? A missed opportunity for both.













Bespaar 50-80% op het energieverbruik van de ontvochtiger door een ?tussengeschakelde warmtewisselaar?? en deze toevoeging maakt dat de gehele ontvochtiger valt onder bedrijfsmiddel 210705 van de EIA-regeling Op deze site vindt u een berekeningsprogramma.	Save 50%-80% energy on cooling in dehumidifiers.  (download the Excel sheet and calculate the savings yourself ) And when you use this dehumidifier-system in the Hemmes system you save up to 35% cooling energy in your airconditioning system (plus avoiding reheat). Maintain the indoor humidity and the indirect evaporative cooling won?t let you down.

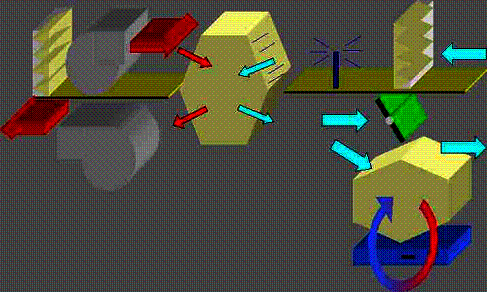

Wist u dat die ontvochtiger ook gebruikt kan worden voor de ventilatie-installatie en dat hierdoor het binnenklimaat sterk verbetert?? Bij een lagere RV vinden we een hogere temperatuur nog behaaglijk en aldus verdwijnen de vele uren tussen de 25 en 27 graden als overschrijdingsuren. Als dan het binnenklimaat op die mooie RV wordt gehandhaafd is ook de retour ideaal voor het toepassen van verdampingskoeling en deze zorgt dan voor de echte koeling van de toevoerlucht op de meest energiezuinige manier met behulp van verdampend water. ?	????   Schematic for Hemmes system dehumidification after coldregain  ideal for comfort cooling
Zoals voor dweilen geldt:? even wringen en het drogen gaat een stuk beter.......... Zo geldt voor zwembadventilatie eveneens dat als we de lucht uitwringen ofwel drogen er een hogere ontvochtigingscapaciteit ontstaat of we met minder lucht hetzelfde ventilatieklusje kunnen klaren. (zie bovenstaande plaatjes) De energiezuinige ontvochtiger kan dus ook gebruikt worden bij die zwembaden die nu te lijden hebben onder een tekortschietend ventilatiesysteem.? Zo?n systeem krijgt met de ontvochtiger 65% extra ontvochtigingscapaciteit en kan dan wel die hogere vochtbelasting aan die door hogere badtemperaturen, glijbanen en andere speeltjes ?is ontstaan.	Use the Hemmes system for Pool ventilation and use 60% of the normal amount of air by using and drying outside fresh air instead of the recirculated air and have better energy performance, and the cooling coil gives your heatpump a good source with double benefit.  (download  the Excel sheet to compare to the other pool systems AHU) Click on the above hyperlinks to read more about this type of air-conditioning with the advantage of an almost total separation of temperature and humidity control.



















Door Hemmes Energietechniek ingediend en sinds 2004 op de Energielijst  (EIA-regeling)



210705 Luchtontvochtiger met tussengeschakelde warmtewisselaar



Download op deze site het berekeningsprogramma en bereken zelf de besparing!



Senter heeft in de omschrijving van het bedrijfsmiddel opgenomen dat de luchtstroom ook weer door de condensor opgewarmd wordt en hierdoor leek de ontvochtiger in het bovenstaande airconditioningconcept  niet aan de omschrijving te voldoen. Na contact met Senter blijkt echter dat het weer opwarmen van de ontvochtigde lucht facultatief/deels mag geschieden.

Hierdoor is het op deze site beschreven Hemmes airconditioningsconcept nu volledig op te bouwen met specifieke bedrijfsmiddelen van de energielijst en dus inclusief de verdamper, compressor en condensor.



Dit geldt ook voor het Hemmes systeem voor zwembadventilatie met de ontvochtiger v??r de warmteterugwinning.

Download op deze site het berekeningsprogramma en vergelijk dit zwembadsysteem met alle andere bekende zwembad ventilatieprincipes op ieder punt in het Mollierdiagram.

Ontdek tevens hoe gunstig het is om na de warmteterugwinning ook de latente warmte nog uit de afblaaslucht te halen met de warmtepomp

De ontvochtiger inclusief ventilator, compressor en condensor  vallen onder 210705

De badwatercondensor zou hier ook bij moeten horen. De warmtewisselaar voor warmteterugwinning uit de retourlucht en het facultatief nakoelen van de afblaaslucht  vallen reeds onder warmteterugwinning evenals de hiervoor benodigde retourventilator.





Bouwdrogers en standalone ontvochtigers vallen direct onder het genoemde bedrijfsmiddel mits voorzien van de lucht/lucht warmtewisselaar.





Klik op de nederlandse vlag hierboven voor verdere informatie over deze energiezuinige manier van ontvochtigen met voorgeschakelde warmtewisselaar.







Geef gerust een reactie in het gastenboek of lees de reactie van anderen





















































Hemmes is adviseur gebouwinstallaties bij een groot  Nederlands ingenieursburo  (DHV Amersfoort) .

Hemmes Energietechniek promoot energiebesparing in de luchtbehandeling en de patent(en) van Hemmes.



Hemmes is lid van de NOVU (Orde van Uitvinders) en adviseert op het gebied van luchtbehandeling en energiebesparing. Bedrijven maar ook particulieren kunnen een vraag stellen. Gaat het meer tijd kosten dan kunt u Hemmes inschalen via DHV.



Perikelen uit het vakgebied:

In de dagelijkse praktijk maak ik nogal wat perikelen mee rond het bouwbesluit. Mijn angstige vermoeden dat bijvoorbeeld scholen de helft krijgen van de ventilatie waarop ze recht hebben wordt steeds maar weer bevestigd: alleen de klaslokalen die circa 70% van het oppervlak vormen worden geventileerd volgens de verblijfsruimte-eis welke 80% is van de verblijfsgebied eis  hetgeen resulteert in 0,8x0,7=56% van wat er op de verdieping aan verse lucht in zou moeten worden gebracht als minimum. Immers het bouwbesluit noemt dit een minimum.

Balansventilatieproblemen:

Wat vreemd dan dat bewoners van woningen zelf die hoeveelheid terug kunnen regelen naar stand 2 of nog lager naar 1. Juridisch heet dit "eigen verantwoording".  Dat de bewoners de ventilatie niet op stand 3 zetten is vanwege de herrie omdat geluiddempers niet aanwezig zijn doordat deze geld kosten en door het bouwbesluit niet worden ge?ist.



Wat kunt op de site vinden (klik op de link bij de vlag)

Hemmes Energietechniek gebruikt deze site voor het geven van info over luchtbehandeling voor gebouwen. Zowel kantoren als zwembaden en musea zijn namelijk energiezuinig te ventileren met het door hem gepatenteerde ventilatie-systeem.

De Hemmes Ventilatie-unit



In de vinding worden warmte-overdracht, ontvochtigen en indirecte verdampingskoeling toegepast en derhalve worden deze aspecten ruim toegelicht .

Hierop is Nederlands octrooi verleend, is de PCT aanvraag grotendeels goedgekeurd, maar is de US-patentaanvraag met het goedgekeurde deel gestrand op amerikaanse importbeperkingen. De Europese aanvraag is in volle omvang ingediend en  na  enig gepruttel volledig goedgekeurd. Hierop is  daarop Duits en Nederlands patent ingediend en in 2006 ontvangen.



Binnenkort zal ik eens de werkelijke octrooikosten op de site plaatsen, zodat andere uitvinders  die lange weg ook  eens van te voren kunnen zien.

Enkele leuke sites

Natuurlijk ontkom ik niet aan het noemen van interessante sites  die ?f iets bijzonders hebben ?f u goed informeren.



Voor het vakgebied luchtbehandeling alvast enkele interessante





• nautica in New York maakte al de helft van m?n vinding en heeft nu de site aangepast  en heeft het gehele systeem ook in de verkoop
• in deze nautica pdf file  wordt een complete unit getoond (DE-unit) met ontvochtigen na warmteterugwinning en verder veel over de dehumidifier )
• kijk ook bij de firma Menerga naar de prachtige nieuwe Thermocond 37 WPR  (ontvochtigen recirculatielucht, ventileren met wtw maar met als extra het ontvochtigen van verse lucht!!!! Jammer dat dit alleen kan bij hoge buitentemperaturen. Met een WPR unit met nageschakelde WTW (bijv ook een WPR unit) heb je het Hemmes systeem en kun je altijd de buitenlucht ontvochtigen tot circa 4 a 5 gram zodat je maar de helft van de normaal berekende luchthoeveelheid nodig hebt. Lees verder.
• De firma Rosenberg in Den Dolder was eerst gevraagd om de nieuwe luchtbehandelingskasten voor het zwembad in sportcentrum Nieuw Vennep maken volgens het Hemmes systeem
• De firma AL-KO te Roden heeft uiteindelijk de luchtbehandelingskasten voor Nieuw Vennep mogen maken.
• De firma oxycom in Raalte maakt een zeer energiezuinige luchtkoeler met behulp van indirect evaporative cooling  en een gepatenteerde warmtewisselaar: de oxycell
• Klingenburg geeft uitleg en demonstratie van de werking van  warmtewisselaars
• En wat dacht u van het verbeterde desiccant systeem  POPcool, welke met twee warmtewisselaars en een verhitter het neefje is van het Hemmes systeem dat uit twee warmtewisselaars en een koeler bestaat. Let ook op de voordelen die daar genoemd worden. Leuk ook om daar de nadelen van de gewone  desiccant-systemen te lezen (recent overgenomen door MUNTERS, ja die van de desiccant wielen).







Contact Hemmes

Mochten er vragen rijzen of wilt u een opmerking kwijt dan kunt u natuurlijk

een e-mail sturen en wel naar   het mail adres  info at hemmes.info





laatst bijgewerkt oktober 2007
